Fritzingっていうソフトを使って回路図を書いてみる

スポンサーリンク

Fritzing
http://fritzing.org/

みんなこれで回路図書いてたんですね・・・

Arduino関連のサイトを拝見していると、みなさんこぞってキレイな回路図(配線図)を挙げてらっしゃいます。みなさんイラレとか使ってるのかなーって思ってたけど、実はFritzingだったんですね。

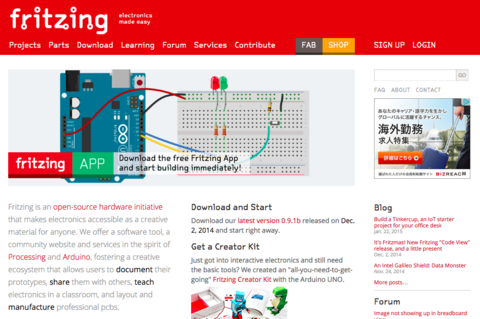

早速インスコ

f:id:domomasarudesu:20150222115023p:plain
マルチプラットフォーム対応でございます。
もちろんMacにも対応。そしてフリー(ドネーションウェア)。素晴らしすぎる。

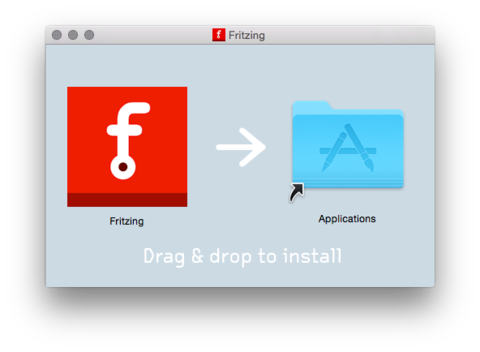

ドラッグアンドドロップインスコ

f:id:domomasarudesu:20150222120024p:plain
ゆとりでも安心。

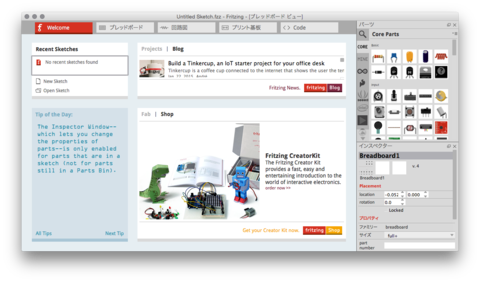

なんかグラフィカルなUIですねー

f:id:domomasarudesu:20150222122343p:plain
抵抗とか、いろんな素子がアイコンで表現されてます。

f:id:domomasarudesu:20150222122442p:plain
もちろんArduinoも対応。さすがです。

とりあえず配線図書いてみた

f:id:domomasarudesu:20150222124647p:plain
こんな感じ。
今作ってる自作Hueの配線です。

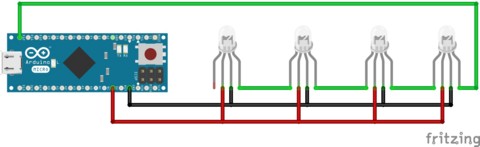

そして、エクスポートするとこんな感じ。

f:id:domomasarudesu:20150222124720j:plain
いいですねー。Blogでも使っていきましょう。
